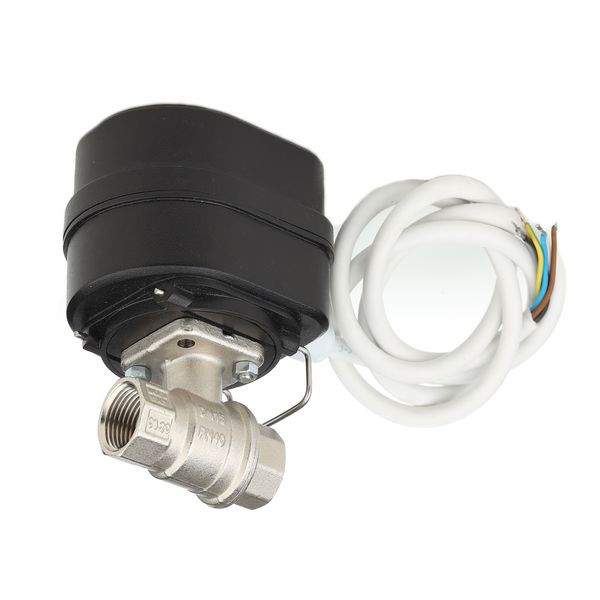

Опис
- діаметр крана – 1 дюйм (повнопрохідний)
- тиск – 40 бар
- робочі рідини – вода чи будь-яка рідина, сумісна з P.T.F.E.
- клас за типом проточної частини затворного органу – повнопрохідний
- тип кінцевої різьби – трубна G 1”
- матеріал крана – латунь CW617N
- матеріал шестерень електроприводу – сталь
- ущільнення штока – кільця з NBR
- напруга живлення – 12 В
- наявність другорядного живлення – ні
- потужність двигуна – 6 Вт
- обертаючий момент – 7 Н*м
- час повороту шарового крана на 90º в номінальному режимі – 15 сек.
- ступінь захисту – IP65
- довжина сполучного дроту – 1 м
- можливість ручного відкриття крана – так
- діапазон температур довкілля – 0ºС… + 50ºС
- гарантія – 1 рік
Клеми для підключення кульового електроприводу:
PE – захисний провідник (жовто-зелений провід).
+U – напруга живлення (коричневий провід).
GND – (сірий/синій провід).
OUT – сигнал для закриття приводу (чорний провід).
З’єднання чорного дроту із синім дротом (GND): закриття кульового електроприводу. Від’єднання чорного дроту від синього дроту (GND): відкриття кульового електроприводу.
Електробезпека кульового електроприводу
- Напруга живлення 12 вольт.
- Захисне заземлення. Металевий корпус електродвигуна заземлений.
- Обмотки електродвигуна знаходяться у спеціальному пластиковому захисному корпусі.
- Кабель живлення у подвійній ізоляції. Перетин провідників 0,5 мм2.
